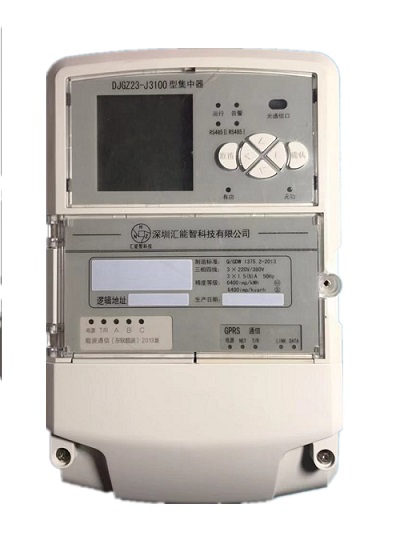

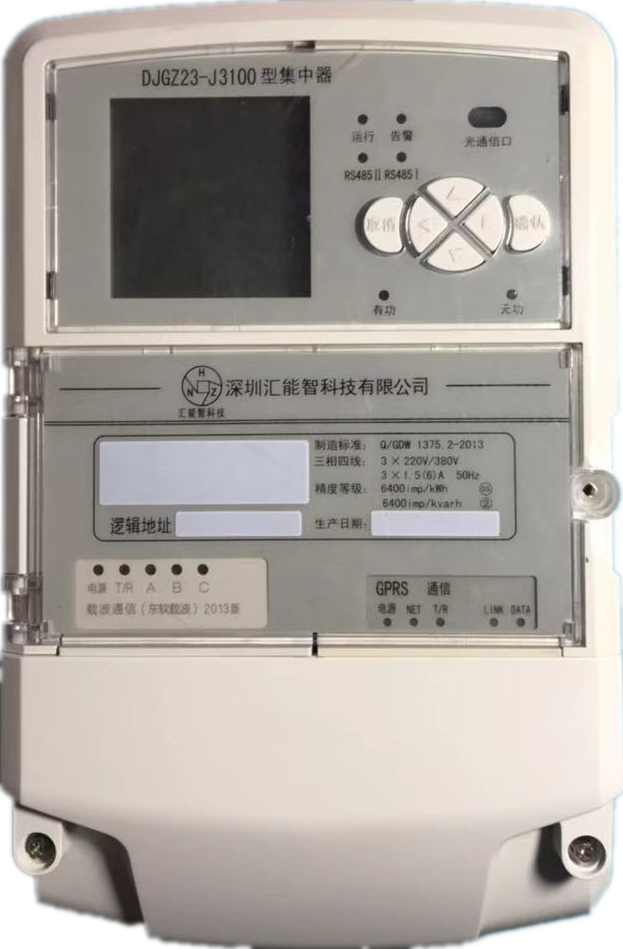

HNZ-J3100型载波集中控制器是低压电力线载波集中抄表系统中的关键设备。能够通过下行信道自动抄收并存储各种具有载波通信功能的智能仪表、采集终端或采集模块以及各类载波通信终端的电量数据，其下行信道可以是低压电力线载波及RS-485串行通信通道；同时能通过上行信道与主站或手持设备进行数据交换，其上行信道可以是GPRS、CDMA、PSTN、网络等通信方式，并且采用模块化设计，可通过更换通信模块直接改变通信方式。

1、数据采集
2、采集数据类型
集中器采集各电能表的实时电能示值、日零点冻结电能示值、抄表日零点冻结电能示值。电能数据保存时带有时标。
3、采集方式
集中器可用下列方式采集电能表的数据：
a） 实时采集：集中器直接采集指定电能表的相应数据项，或采集采集器存储的各类电能数据、参数和事件数据。
b） 定时自动采集：集中器根据主站设置的抄表方案自动采集采集器或电能表的数据。
c） 自动补抄：集中器对在规定时间内未抄读到数据的电能表具有自动补抄功能。补抄失败时，生成事件记录，并向主站报告。
4、状态量采集
终端实时采集开关位置状态和其它状态信息，发生变位时记入内存并在最近一次主站查询时向其发送该变位信号或终端主动上报。
5、交流模拟量采集
集中器可按使用要求选配电压、电流等模拟量采集功能，测量电压、电流、功率、功率因数等。交流模拟量采集要求符合Q/GDW 374.3—2009的4.9.2.4条要求。
6、直流模拟量采集
对一些非电气量监测点（如：温度、压力等），经变换器转换成直流模拟量；集中器可实时采集直流模拟量测量温度、压力等非电气量，直流模拟量测量准确度要求在±1%范围内。
7、数据管理和存储
8、存储数据类型
集中器按要求对采集数据进行分类存储，如日冻结数据、抄表日冻结数据、曲线数据、历史月数据等。曲线冻结数据密度由主站设置，最小冻结时间间隔为1h。
9、存储容量
集中器数据存储容量达到100M以上。
集中器能分类存储下列数据：每个电能表的31个日零点（次日零点）冻结电能数据，12个月末零点（每月1日零点）冻结电能数据，以及10个重点用户10天的24个整点电能数据。
10、重点用户管理
可以选定台区中的某些用户电能表为重点用户电能表，并对其进行重点监管。集中器对重点用户电能表的有功正向总电量数据按每小时进行保存。集中器可任意设定的重点管理用户表不少于20块。集中器可以保存至少最近30天重点用户电能表的整点有功正向总电量历史数据。
11、电能表运行状况监测
终端监视电能表运行状况，电能表发生参数变更、时钟超差或电能表故障等状况时，按事件记录要求记录发生时间和异常数据。
12、公变电能计量
当集中器配置交流模拟量采集功能，计算公变各电气量时，能实现公变电能计量功能，计量并存储正反向总及分相有功电能、最大需量及发生时刻、正反向总无功电能，有功电能计量准确度高于1.0级，无功电能计量准确度达到2.0级，并符合GB/T 17215的有关规定。
13、参数设置和查询功能
14、时钟召测和对时功能
集中器有计时单元，计时单元的日计时误差≤±1s/d。集中器可接收主站或本地手持设备的时钟召测和对时命令。集中器能通过本地信道对系统内采集器进行广播对时或对电能表进行广播校时。
15、终端参数设置和查询
可主站远程查询或手持设备本地设置和查询下列参数：
——集中器档案，如采集点编号等；
——集中器通信参数，如主站通讯地址（包括主通道和备用通道）、通信协议、IP地址、振铃次数、通信路由等。
16、抄表参数
可远程或本地设置和查询抄表方案，如集中器采集周期、抄表时间、采集数据项等。
17、事件记录
集中器能根据设置的事件属性，将事件按重要事件和一般事件分类记录。事件包括终端参数变更、抄表失败、终端停/上电，电能表时钟超差等。
当集中器采用双工传输信道时，集中器主动向主站发送告警信息；当采用不具有主动上报的远程信道时，集中器在应答主站抄读电能量数据时将请求访问位（ACD）置1，请求主站访问。集中器能保存最近500条事件记录。
18、本地功能
19、本地状态指示
有电源、工作状态、通信状态等指示。
20、本地维护接口
提供本地维护接口，支持手持设备设置参数和现场抄读电能量数据，并有权限和密码管理等安全措施，防止非授权人员操作。
21、本地扩展接口
提供本地通信接口，可抄读台区考核表数据，并支持用于配变监测的交采装置和无功补偿装置进行通信。
22、终端维护
23、自检和异常记录
集中器可自动进行自检，发现设备（包括通信）异常具有事件记录和告警功能。
24、初始化
终端接收到主站下发的初始化命令后，分别对硬件、参数区、数据区进行初始化，参数区置为缺省值，数据区清零，控制解除。
25、远程软件升级
集中器支持主站对集中器进行远程在线软件下载升级，并支持断点续传方式，但不支持短信通信升级。
26、通讯功能
27、终端抄表
实时召测总、尖、峰、平、谷有功电量（表码）、无功电量（表码）。
A、B、C各相电流、电压，有功、无功功率。
实时召测的相关预置参数。
28、日数据
总、尖、峰、平、谷有功电量（表码）、无功电量（表码）。保存最近60天数据，默认为每日零点。
29、设置功能
集中器只能接受主站的远程设置电能表时钟的命令，但不能远程设置电能表的其他参数项。
能有权限地进行集中器软件的远程维护、升级。
30、终端与前置机通讯
集中器与前置机通讯支持GPRS/GSM/CDMA/SMS/音频电话等多信道热备技术，保证通信的可靠性和实时性。
集中器能响应主站的各种召测、设置命令。
31、校时功能
集中器每日与主站进行一次对时，对时时间可由主站设置。
集中器每日对表计进行一次校时。
校时后的时钟误差小于±1s。
32、响应时间
集中器在接收到主站下发的指令后，扣除到计量表计采集数据的时间在5s内向主站发出响应数据。
33、安全防护
集中器采用国家密码管理局认可的硬件安全模块实现数据的加解密。硬件安全模块支持对称密钥算法和非对称密钥算法。密钥算法符合国家密码管理相关政策，对称密钥算法使用SM1算法。
34、低压集中抄表功能
35、终端载波抄表
集中器内部集成低压集中器功能，通过低压电力线载波抄读电能表的数据，实现低压集中抄表的功能。
载波通信采用青岛东软载波芯片方案，具有良好的兼容性。
集中器对在规定的抄读间隔时间内未抄读到数据的电能表具有自动补抄功能。在规定的抄读间隔时间内补抄失败（重要用户为1小时，普通用户为1天），记录为抄读失败事件，并能向主站报告。
36、数据存储
实时召测或根据设定的抄读间隔自动采集各公变台区下所有电能表的实时电量、月末零点冻结电量、日零点冻结电量。其中单相电能表的冻结电量数据项为正向有功总电量，三相多功能载波电能表的冻结电量数据项为：正向有功总电量，正向有功尖、峰、平、谷四费率电量，反向有功总电量，正向无功总电量，反向无功总电量。电量数据保存时带有时标。
每台集中器管理的电表数量达到1024块，其中三相多功能电能表数量达到250块。每块电能表保存的日电能量冻结数据超过2个月、月电能量冻结数据超过12个月。我们终端的数据存储容量不低于100M字节，完全满足其上述存储要求。
37、远程载波拉闸
集中器支持主站通过低压载波对客户电能表的负荷回路实行远程通、断控制。
